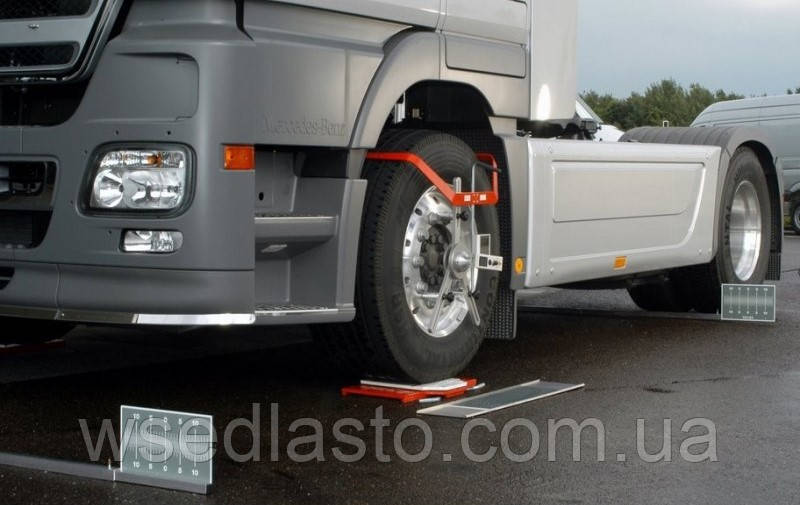

Лазерний стенд "розвал-сходження" вантажний Koch HD-30 EasyTouch

Фірма KOCH-ACHSMESSANLAGEN є експертом в системах контролю і регулювання і виробляє надійне і просте в експлуатації обладнання.

На відміну від легкових схід - розвалів, де за основу вимірювань береться задня вісь, у вантажних вимірах основою вимірювання є рама автомобіля. Ці особливості враховані в конструкції лазерних стендів компанії КОСН. Всі осі і колеса, встановлені на несучій рамі вантажівки, впливають в русі один на одного, і повинні бути відрегульовані, включаючи і ті, які встановлені на причепах і напівпричепах. Навіть якщо тягач відрегульований чудово, погано відрегульований напівпричіп буде впливати на рух вантажівки, викликаючи труднощі в управлінні та підвищуючи ризик виникнення ДТП. Якщо осі не паралельні, то вони змушують автомобіль рухатися по колу. Якщо ж додатково до цього осі встановлено з перекосом, то керування таким транспортним засобом стає дуже небезпечним, так як автомобіль займає набагато більше місця на дорозі, ніж це допускається правилами. Фірма KOCH-ACHSMESSANLAGEN є експертом в системах контролю і регулювання і виробляє надійне і просте в експлуатації обладнання.

Технічні характеристики:

Точність вимірювань:

►Сходження +/- 2,5 хв.
►Розвал +/- 5 хв.
►Нахил +/- 5 хв.
►Кут сходження +/- 10 хв.
►Поворот осі +/- 2,5 хв.

Вантажопідйомність поворотного круга 5 – 7 т.

Лазер:

►Напруга 5 – 7 Ст.
►Потужність 1 мВт.
►Дальність дії 20 м.
►Клас 2.

Електронний вимірювач кута нахилу:

►Дальність дії 360° (90° * 4).
►Роздільна +/- 5'.
►Точність +/- 5'.
►Робоча температура -5°С до 50°С.
►Температура зберігання -20°С до 50°С.
►Вага 289 гр.
►Споживання енергії 3х1,5 В АА Міньйон батарейка.
►Осьова похибка мінімальна.
►Термін дії батарейок в середньому 200 – 300 год.

Мобільний кейс на колесах 1300 х 600 х 850 мм Вага 120 кг.

Комплект поставки:

►Лазерний вимірювальний покажчик з батарейками - 2 шт.
►Колісний захоплення під лазерний покажчик - 2 шт.
►Шкала для вимірювання сходження - 2 шт (дані по сходженню регулюються і зчитуються безпосередньо на них).
►Шкала на магнітній стійці - 2 шт.
►Шкала для вимірювання кута повороту коліс в градусах - 2 шт (кладеться горизонтально поруч з обертовою площадкою ).
►Електронний датчик-інклінометр для зчитування кута розвалу і подовжнього нахилу - 1 шт (встановлюється на захвати).
►Поворотний майданчик 20 тонн на вісь - 2 шт.
►Програмне забезпечення для роздруковування результатів вимірювання на комп'ютері.
►Інструкція.

Короткий опис:

РЕГУЛЬОВАНІ/КОНТРОЛЬОВАНІ ПАРАМЕТРИ на стенді KOCH HD-30

►Сходження керованих коліс.
►Сходження задніх підрулювальних осей на нових типах міських автобусів.
►Сходження на здвоєних керованих осях важких вантажівок.
►Розвал коліс.
►Поздовжній нахил шворня (кастор).
►Діагностика рульової трапеції (наявність погнутості) по параметру "Різниця сходження в повороті".
►Контроль/регулювання максимальних кутів повороту.
►Контроль і регулювання центрального положення рульового механізму (після ремонту або заміни).
►Встановлення спиці рульового колеса в горизонтальне положення.
►Регулювання причепів і напівпричепів.
►Розворот задньої осі.
►Бічне зміщення задньої осі.

Особливості:

►На відміну від легкових схід-розвалів, де за основу вимірювань береться задня вісь, у вантажних вимірах основою вимірювання є рама автомобіля.
►Час на проведення вимірювань.
►Передня вісь - Сходження, Розвал - 10 хвилин.
►Передня вісь - Сходження, Розвал, Кастор, Контроль рульової трапеції - 20 хвилин.
►Передня вісь+задня вісь - Сходження, Розвал, Кастор, Контроль рульової трапеції - 30 хвилин.
►Не вимагає постійного робочого місця і напруги 220 Вольт.
►Не вимагає горизонтальності майданчики.
►Не має тендітних датчиків і електронних плат.
►Не вимагає роботи на комп'ютері, програмного забезпечення і комп'ютерних налаштувань.
►Бездротова конструкція на базі двох лазерних випромінювачів і електронного інклінометра.
►Враховує не горизонтальність підлоги.

Додатковий набір AL-30 - додатковий набір для вимірювання осей причепів і напівпричепів.
